شیرآلات صنعتی نقش حیاتی در کنترل جریان سیالات و گازها در فرآیندهای صنعتی دارند. انواع مختلفی از شیرآلات صنعتی وجود دارد که هر کدام برای کاربردهای خاصی طراحی شدهاند. در اینجا به تفاوتهای کلیدی بین انواع مختلف شیرآلات صنعتی میپردازیم:
1. بال ولو (Ball Valve)
- ساختار: این نوع شیر دارای یک توپ فلزی با سوراخ مرکزی است که با چرخش توپ، مسیر جریان باز یا بسته میشود.
- ویژگیها: عملکرد سریع و ساده، قابلیت آببندی بالا، مناسب برای قطع و وصل کامل جریان (On/Off).
- کاربردها: کاربرد در سیستمهای انتقال گاز، نفت، آب و دیگر سیالاتی که نیاز به قطع و وصل سریع دارند.
- مزایا: مقاومت بالا در برابر سایش و خوردگی، قابلیت عملکرد در فشارهای بالا.
- معایب: مناسب نیست برای کنترل جریان (تنظیم جریان) به طور دقیق.
2. گلوب ولو (Globe Valve)
- ساختار: دارای یک دیسک متحرک است که بر روی یک نشیمنگاه (Seat) قرار میگیرد و با حرکت بالا و پایین جریان را کنترل میکند.
- ویژگیها: قابلیت تنظیم دقیق جریان، معمولاً برای کنترل جریان مورد استفاده قرار میگیرد.
- کاربردها: صنایع پتروشیمی، نیروگاهها، سیستمهای گرمایش و تهویه.
- مزایا: مناسب برای تنظیم دقیق جریان، عملکرد خوب در دما و فشار بالا.
- معایب: افت فشار بالا نسبت به برخی دیگر از شیرآلات.

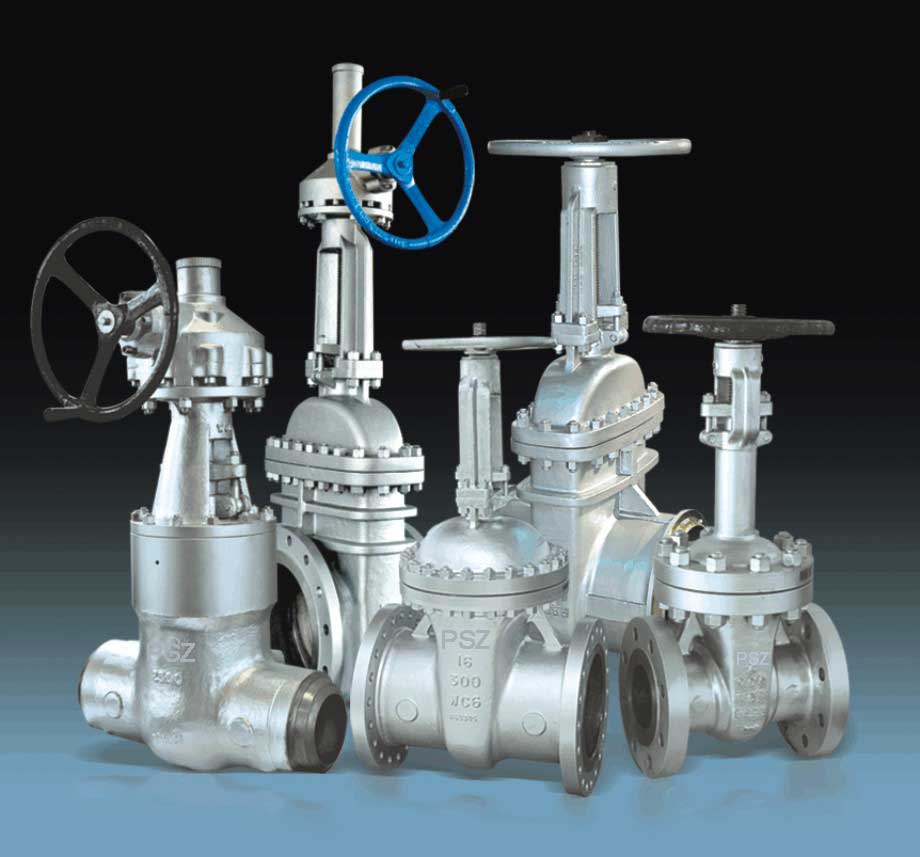

3. گیت ولو (Gate Valve)
- ساختار: از یک گیت یا صفحه عمودی که در مسیر جریان قرار میگیرد، تشکیل شده است. با بالا و پایین رفتن گیت، جریان باز یا بسته میشود.
- ویژگیها: طراحی ساده، مناسب برای قطع و وصل کامل جریان، کمترین افت فشار در حالت باز.
- کاربردها: سیستمهای انتقال آب، نفت، گاز، و سایر سیالات غیرخورنده.
- مزایا: عملکرد خوب در شرایط با فشار بالا، مناسب برای جریانهای مستقیم و بدون تغییر جهت.
- معایب: زمان زیادی برای باز و بسته شدن نیاز دارد، مناسب نیست برای تنظیم جریان.
4. چک ولو (Check Valve)
- ساختار: این شیر به گونهای طراحی شده که جریان را تنها در یک جهت اجازه میدهد و در صورت برگشت جریان، بسته میشود.
- ویژگیها: جلوگیری از برگشت جریان، معمولاً به صورت اتوماتیک عمل میکند.
- کاربردها: سیستمهای پمپاژ، خطوط انتقال سیالات و گازها که نیاز به جلوگیری از برگشت جریان دارند.
- مزایا: جلوگیری از خسارات ناشی از برگشت جریان، نیاز به کنترل دستی ندارد.
- معایب: در برخی موارد ممکن است به دلیل ذرات معلق در سیال، عملکرد آن تحت تأثیر قرار گیرد.
5. پلاگ ولو (Plug Valve)
- ساختار: شبیه به بال ولو است اما به جای توپ، یک پلاگ یا مخروط در مسیر جریان قرار دارد که با چرخش آن، مسیر باز یا بسته میشود.
- ویژگیها: عملکرد سریع، مناسب برای قطع و وصل جریان.
- کاربردها: صنایع نفت و گاز، سیستمهای حمل و نقل سیالات.
- مزایا: طراحی ساده و مقاوم، کمترین افت فشار در حالت باز.
- معایب: ممکن است نیاز به نیروی بیشتری برای عملکرد داشته باشد.
6. پروانهای (Butterfly Valve)
- ساختار: دارای یک دیسک دایرهای است که در مرکز مسیر جریان قرار دارد و با چرخش دیسک، مسیر جریان باز یا بسته میشود.
- ویژگیها: طراحی جمع و جور، مناسب برای قطع و وصل جریان و همچنین تنظیم جریان.
- کاربردها: سیستمهای آبیاری، تهویه مطبوع، خطوط انتقال آب و فاضلاب.
- مزایا: سبک و کم حجم، سرعت عمل بالا.
- معایب: افت فشار نسبتاً بالا در مقایسه با برخی دیگر از شیرآلات.
7. سوزنی (Needle Valve)
- ساختار: مشابه گلوب ولو است، اما با یک سوزن نازک که به تنظیم جریان در مقیاس کوچک کمک میکند.
- ویژگیها: کنترل دقیق جریان، مناسب برای دبیهای کم.
- کاربردها: صنایع گاز و هوا، تجهیزات آزمایشگاهی و فرآیندهای دقیق.
- مزایا: دقت بالا در کنترل جریان.
- معایب: معمولاً برای جریانهای بزرگ مناسب نیست.
8. دیافراگمی (Diaphragm Valve)
- ساختار: شامل یک دیافراگم انعطافپذیر است که با حرکت خود مسیر جریان را باز یا بسته میکند.
- ویژگیها: مناسب برای سیالات خورنده و آلوده، بدون تماس قطعات فلزی با سیال.
- کاربردها: صنایع داروسازی، غذایی، شیمیایی.
- مزایا: عملکرد خوب در برابر سیالات خورنده، جلوگیری از آلودگی سیال.
- معایب: محدودیت در فشار و دمای کاری.
9. سولونوئید ولو (Solenoid Valve)
- ساختار: عملکرد این شیر به وسیله یک آهنربای الکتریکی (سولونوئید) کنترل میشود که با دریافت سیگنال الکتریکی، مسیر جریان را باز یا بسته میکند.
- ویژگیها: کنترل خودکار، واکنش سریع به سیگنالهای الکتریکی.
- کاربردها: سیستمهای اتوماسیون، تجهیزات کنترل سیالات.
- مزایا: دقت بالا، سرعت عملکرد بالا.
- معایب: نیاز به تأمین انرژی الکتریکی.
10. پینچ ولو (Pinch Valve)
- ساختار: شامل یک تیوب انعطافپذیر است که با فشرده شدن آن، جریان سیال متوقف یا تنظیم میشود.
- ویژگیها: مناسب برای سیالات با ذرات معلق و یا سیالات خورنده.
- کاربردها: صنایع معدنی، سیمان، غذایی.
- مزایا: عدم تماس مستقیم قطعات فلزی با سیال، مناسب برای سیالات خورنده.
- معایب: محدودیت در فشار کاری.
جمعبندی
هر نوع شیرآلات صنعتی دارای ویژگیها و کاربردهای خاص خود است و انتخاب صحیح آنها به نیازهای خاص پروژه شما بستگی دارد. با شناخت دقیق تفاوتهای کلیدی بین این شیرآلات، میتوانید انتخاب بهتری برای کاربردهای صنعتی خود داشته باشید و کارایی سیستم خود را بهینه کنید.
